通风系统管道漏风量测试方案

一、工程概况

本工程为沈阳市地铁2号线南延长线工程***站项目，该项目通风系统管道包含低压风管和中压风管。

二、测试人员

现场测试人员：黎**，李**，王***
配合人员：高***，杨*

三、测试依据

国标GB50243-2016通风与空调工程施工质量验收规范
现场图纸

四、测试原理

风管系统中，通过风机向管道内打压，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量，即管道泄漏量，在保持压力恒定的情况下，通过风机注入的流量与管道泄漏量相等。

五、测试前的准备工作

1. 检测用仪器：管道漏风量测试机
2. 卷尺：用于计量被测风管尺寸及计算表面积
3. 电钻：用于管道开孔
4. 挡板：用于密闭管道
5. 电源：220V
6. 玻璃胶等：用于管道密封及漏气处理

六、测试仪器及性能参数

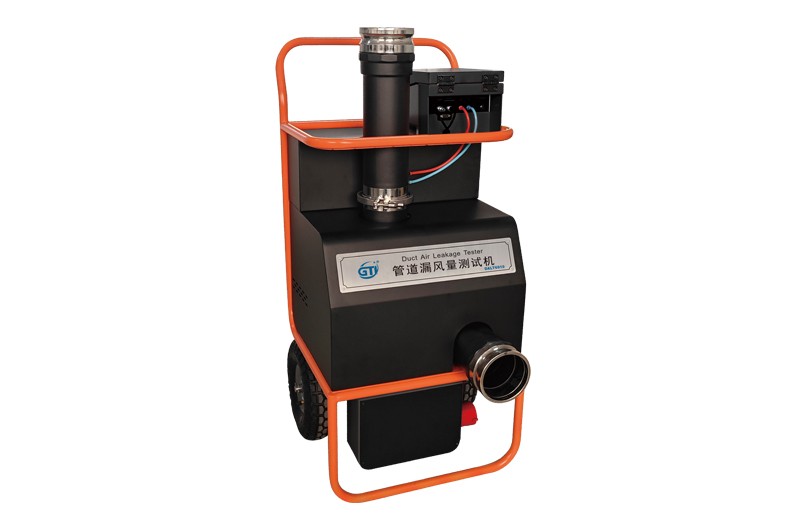

测试仪器：管道漏风量测试机
型号：DALT 6900
测试漏风量范围：4-640m^3/h
测试压力范围：±2500pa
适应管道类型：各类通风管道，排烟管道
连接管：4米波纹管（可压缩1米收纳）
压力状态：正压管道或负压管道
测试管道级别：低压，中压，高压
运输：充气轮*2
具体测试过程为取一段被测风管，将其所有开口处用挡板做封堵，取一侧挡板做加压气管的接口及并开具一个测压口取孔，即在挡板上打φ133mm的测试加压接口，并用4个φ10的螺丝钉孔固定，在其侧开具1个φ6的测压孔，即完成挡板的准备，同尺寸管道，操作一致。
按照仪器的接气柱颜色，对应连接红蓝气管，管道内压力通过一段连接在φ6测压孔，一段连接在仪器上的白色胶管进行实时测量显示。
以上准备工作完成后，接通管道漏风量测试机DALT6900的电源，通过鉴定模式，输入被测管道的表面积，旋转屏幕旁边的风机调整按钮，关注显示屏的压力值，调整至工作状态下，进行测试，仪器会自动输出判定结果，较以往产品，使用更为便捷，更符合国内应用。

七、抽样测试方案

主控项目采用结果不小于 95% ，一般项目不小于 85% 的核查原则。
本工程安装45个通风系统，申报合格率为95%，即取整后本次检查中的不合格上限DQL为2（45*0.05），根据GB50243-2016附录表B.0.2-1，得到抽样量n为10。即本测试从 45 个通风系统中随机抽取10个系统进行检查，若其中没有或只有1个系统的风量小于设计风量，则判核查通过，该检验批“合格”；否则，判该检验批“不合格”。

八、测试结果计算及判断

仪器提供管道漏风量Q，管道内压力P，以及根据对应管道级别按法规计算的管道漏风量上限Q_l，Q_m，Q_h，在Q＜Q_l/Q_m/Q_h时，测试合格。
低压系统 Q_l＜0.1056*P^0.65
中压系统 Q_m＜0.0352*P^0.65
高压系统 Q_h＜0.0117*P^0.65
附录：风管漏风量测试记录表

工程名称			施工单位
分包单位			监理单位
系统名称			检测日期
系统总面积m²			试验总面积m²
测试仪器			允许漏风量m³/(h·m²)
系统管道类别	编号	表面积m²	试验压力Pa	实际漏风量m³/h






检测结论：
签字栏：	监理单位		施工单位
签字栏：
