管道漏风量测试现场验收问题解答

背景

为保证工程的使用功能和整体质量，满足建筑工程低耗、节能的要求，强调工程施工的主要技术指标，提出缜密的通风与空调工程施工质量验收依据，国家出台对应法规作为验收的最低指标。由于风管系统结构的原因，少量漏风是正常的，也可以说是不可避免的。但是过量的漏风，则会影响整个系统功能的实现和能源的大量浪费。因此根据风管的类别，与不同性能系统及风道的允许漏风量做了明确的规定。

 01.检测项目

为什么要做漏风量测试？

通风管道漏风量测试是专业的风管严密性检测项目，需使用专用设备依据国家标准进行现场定量评估，以确保通风空调系统的气密性能与运行效率；
需明确，对原低压风管采用漏光法判定漏风量指标的规定进行了修改，即不再允许以漏光来决定漏风量的达标与否。

什么是严密性测试？

严密性测试是指在规定的压力和保压时间内，对管路、容器、阀门等进行抗渗漏性能的测定与检验。严密性测试应分为观感质量检验与漏风量检测。观感质量检验可应用于微压风管，也可作为其他压力风管工艺质量的检验，结构严密与无明显穿透的缝隙和孔洞应为合格。漏风量检测应为在规定工作压力下，对风管系统漏风量的测定和验证，漏风量不大于规定值应为合格。

注：125Pa 及以下的微压风管，以目测检验工艺质量为主，不进行严密性能的测试；125Pa 以上的风管按规定进行严密性的测试，其漏风量不应大于该类别风管的规定。

什么是强度测试？

强度测试是指在规定的压力和保压时间内，对管路、容器、阀门等进行耐压能力的测定与检验。风管强度应满足微压和低压风管在1.5倍的工作压力，中压风管在 1.2倍的工作压力且不低于750Pa ，高压风管在1.2倍的工作压力下，保持5min及以上，接缝处无开裂，整体结构无永久性的变形及损伤为合格。

总结：严密性测试（漏风量测试）按照规定工作压力打压，强度测试按照1.X 倍工作压力打压。

 02.测试进程

测试压力如何选？

国内标准与国际标准接轨，目前在风管等级的细分程度方面更加精准，这可为工程设计时根据不同用途选用不同严密性等级的风管提供更宽泛的选择条件。在JGJ/T 141-2017的修订中已借鉴了这种方法，有了风管的与工作压力无关的更细致的严密性等级（JGJ/T 141-2017中改称为“风管漏风量等级”）标准，可以使设计选用更加方便，既可以按照工程性质来确定风管的严密性等级，也可以按照控制总漏风率的要求来确定风管的严密性等级，不必拘泥于风管的工作压力，概念清晰，避免为了强调严密性而指定低压风管应达到高压风管要求这种牵强的说法。

测试时间如何选择？

除强度测试具体要求保持5min及以上，漏风量测试无明确时间要求，保持数值稳定即可；

注：如住宅厨卫管道测试要求压力值稳定并保持 1min 后，开始读数。每隔 1min 读值，取 3 次值，取平均值作为气密性漏风量测量结果。

测试风管如何选择？

系统风管漏风量的检测，应以总管和干管为主，宜采用分段检测，汇总综合分析的方法。检验样本风管宜为 3 节及以上组成，且总表面积不应少于 15m² ；

注：定型生产的风管测试应采用4段长度为1.2m 的风管。

风管面积如何计算？

计算单位面积的空气泄漏量时，应采用测试风管的展开面积；

连接软管如何选择？长度是否有限制？

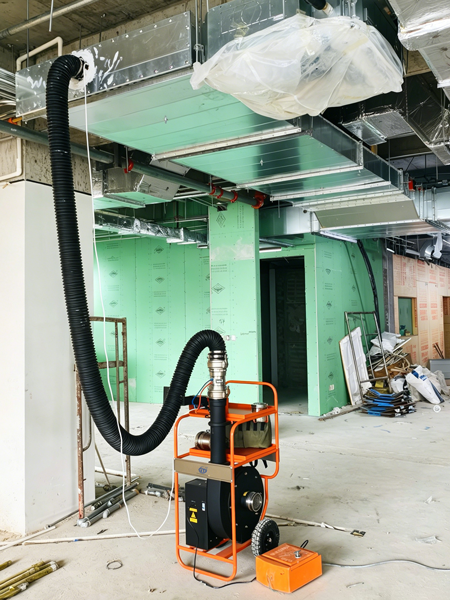

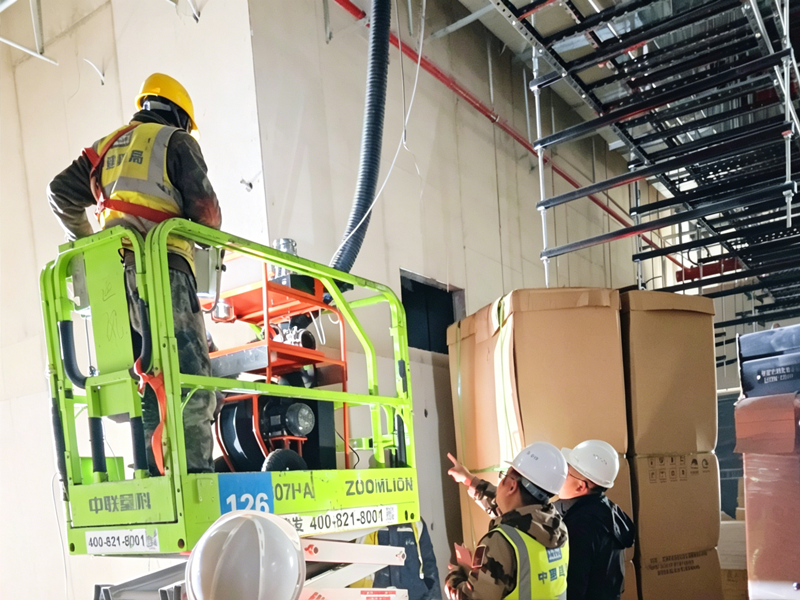

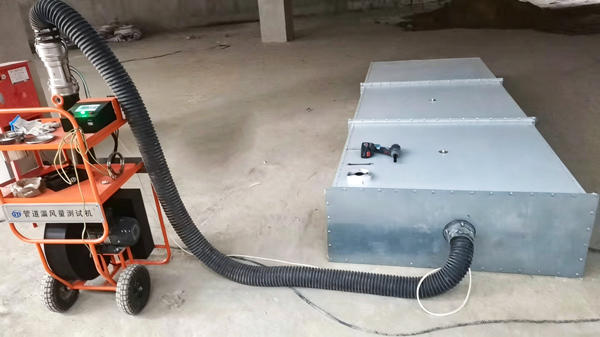

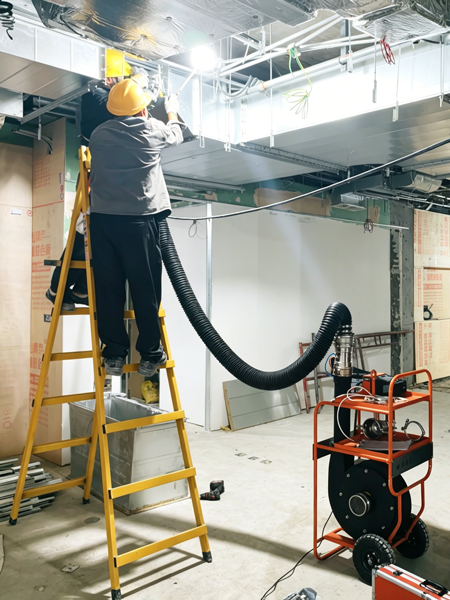

对于向管道内打压所需的连接波纹管，建议不要有过多弯折，不建议延长，若受已安装管道高度限制，建议采用起重机吊起仪器或采用升降车提高仪器所处平台高度（如地铁，净化厂房等施工项目）。

压力取点如何处理？

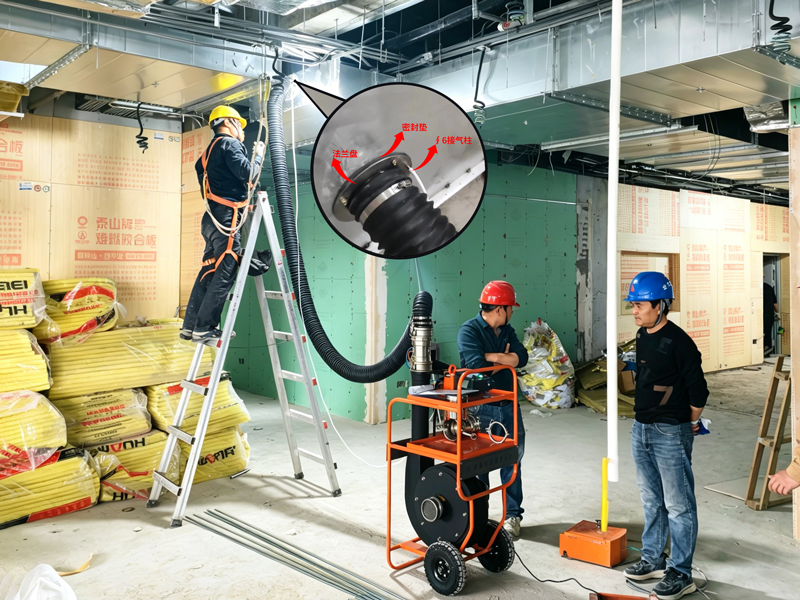

对于管道内的取压，建议采用GTI仪器上预留的取压口，避免直接放入管道内的压力胶管有弯折，挤压，误封堵的情况。

注：取压点建议与加压位于同一截面；

 03.测试结果，填报数据

什么是漏风量？

漏风量是指风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。国内常用单位为m³/h;

什么是漏风率？

漏风率是指风管系统、空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的百分比。

什么是系统风管允许漏风量？

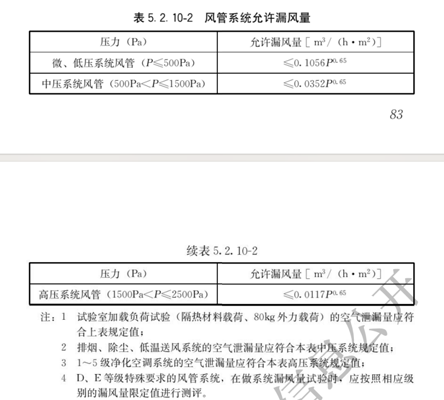

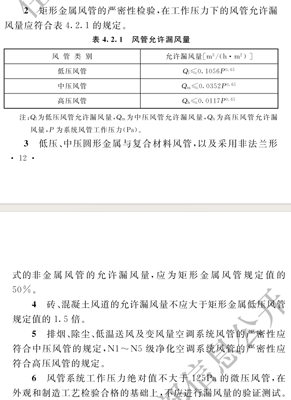

风管允许漏风量是指按风管系统类别所规定的平均单位表面积、单位时间内最大允许漏风量。国内常用单位为m³/(h•m²)；

总结：以上几个专有名词类似，但含义不同，注意分辨，判断管道的严密性是否达标，均以单位面积单位时间内的漏风量为准，如国内实测值与法规要求值对比均以m³/(h•m²)为单位（国内标准GB50243等），欧标以l/s/m²，m³/s/m²为单位。

测试结果与填报修正

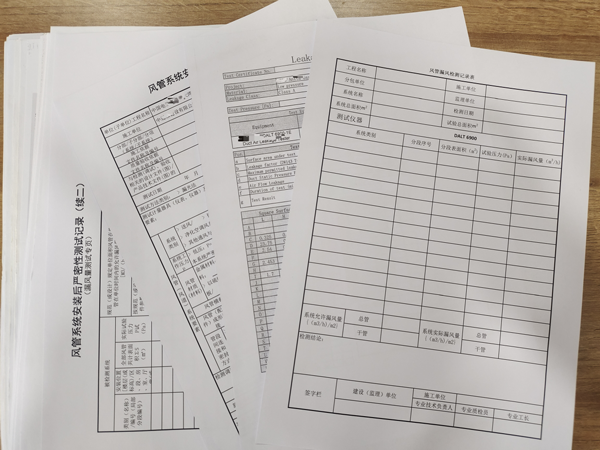

若实测值≤标准允许值，判定为合格；若实测值超标，需对漏点进行修复后重新检测，直至符合要求。

注：可采用听、摸、飘带、水膜或烟检漏法查漏补修；

  产品推荐

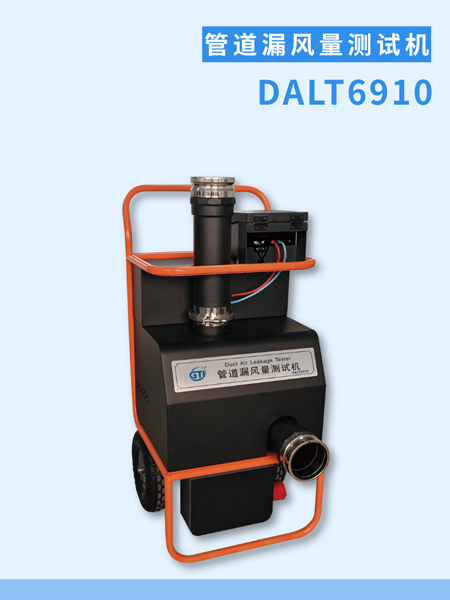

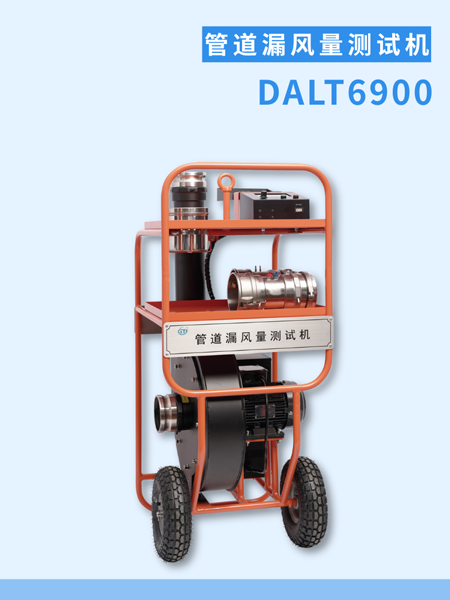

GTI DALT6900 & DALT6910管道漏风量测试机符合国内行业现行标准，包括GB 50243、JGJ/T 141、JGJ/T 455、JG/T 258以及住宅厨卫检测类地标；满足EN1507、EN12237、Eurovent2/2、DW/143、SMACNA Standard等多种欧美现行测试标准。只需根据通风管道要求选择对应标准，即可确定管道的密封性是否合格，无需复杂计算。宽风量测量范围（矩阵36～640 m³/h，喷嘴4～36 m³/h；小喷嘴4～70 m³/h，大喷嘴70～1200 m³/h）搭配高精度传感器，测量结果准确可靠。触摸屏，中文操作易于理解，新手也能快速上手使用。此外，仪器具备1000组数据存储功能，方便查看、分析测试数据，为工程验收提供依据。

        ▶▶▶更多检测要求，注意事项，欢迎私信我们
